וילון חלוקה חשמלי לאולמות ספורט

מחיצה אקוסטית לאולמות ספורט

דגם RABI 1000

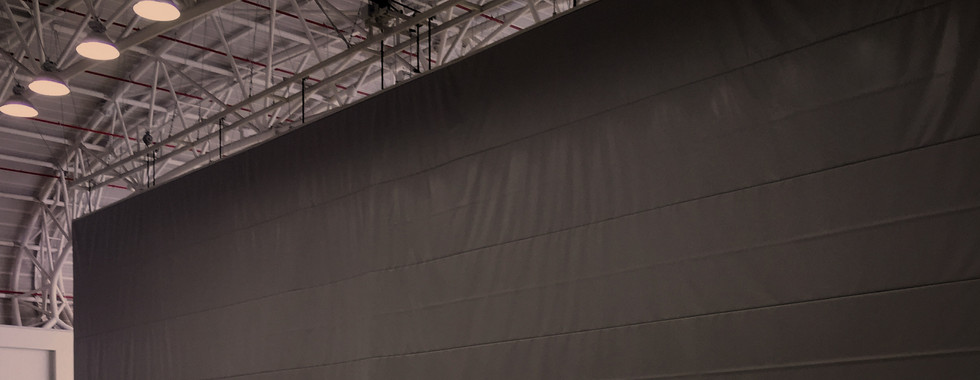

המחיצה משמשת לחלוקה פיזית אקוסטית ואפטית של אולמות ספורט גדולים לכמה אזורי פעילות .

המחיצה במצב מורד יוצרת קיר חלק ובטוח המאפשר פעולה בו זמנית של קבוצות שונות ללא הפרעה .

המחיצה מתקפלת לתקרה בצורה מסודרת וניתנת לשילוב בתקרה האקוסטית או בקונסטרוקציית הגג (לפי תכנון).

המחיצה מיוצרת לפי דרישות תקן ישראלי 5517, כולל אישור דגם מטעם מכון התקנים הישראלי.

עונה לדרשות תקן DIN 18032-3

עשויה משתי שכבות אריג חסין אש במשקל של 1200 גר' למ"ר לכל שכבה וחוזק קריעה 275 ק"ג.

השכבות האריג מורמות ע"י ציר מרכזי שמונע ע"י מנוע תלת פאזי.

מפרט טכני

מערכת ההנעה

• מנוע תלת פאזי כולל גיר בעל יחס תמסורת של 1:60,כולל בלם אלקטרו מכאני על הגיר משמש כמערכת בלימה ולמניעת החלקה

• ציר הנעת המחיצה מחובר למנוע דרך שרשרת כפולה וגלגלי שניים בגדלים שונים (לא דרך הגיר ישירות)

• חיבור הציר למנוע דרך גלגלי שניים מאפשר מהירות הנעה הדרגתית והורדת העומס על הגיר

• הרמת המחיצה ע"י תופי גלילה לאורך המחיצה הגוללים חגורות סביב לציר המרכזי להעלאת המחיצה

מערכות הבטיחות

• שני בולמים נפילה צנטריפוגליים אוטולוק Aut-O-Loc

• מפסק גבול עלייה, מפסק גבול ירדה ומפסקי גבול אבטחה לכל כוון

• מפסק גבול אצבע –מפסיק את מערכת החשמל של המחיצה בזמן כשל במפסקי הגבול הראשיים ועליית קורת ההרמה מעבר לגבול המותר

• מפסק עומס יתר (Over Load) בקופסת הפיקוד עוצר את המערכת במקרה עומס יתר ושומר על המנוע מפני נזק

• מותקן ממסר חוסר והפיכת פאזה

הכנות חשמל

• באחריות חשמלאי הפרויקט להכין כבל הזנה וכבל פיקוד
